K7 프리미어 애프터 블로우 만도 블로워 V3

제품명 : 만도블로워 V3

차량 : K7 프리미어 하이브리드

요즘 신형 차량에는 블로워가 순정으로도 달려 나오는 차량도 있다고 합니다. 보통 애프터블로워라고 불리고 있는 것 같고 이 제품의 기능은 차량 운행 완료, 시동 정지 후에 정해진 동작 시퀀스에 의해 블로워(팬)를 동작시켜 에어컨 에바를 말려주고 에바가 덜 말라 곰팡이가 생기고 악취 발생하는 것을 방지하는 역할을 합니다. 에어컨 필터 열심히 바꾸어주고 가끔 에바클리닝도 해주고 도착지 도착 전 에어컨 끄고 말려도 보고해도 결국은 다음날 에어컨이 가동되면 고약한 냄새가 나는 것이 일반적일 것입니다.

그래서 전 이번에 큰맘먹고 애프터블로워 설치하여 이번 여름을 냄새 없이 지내보려 합니다.^^
검색해 보니 대략 3가지 제품정도를 많이 사용하시는 것 같더라고요. 제품 선택은 자신의 차량, 자신이 원하는 동작 시퀀스를 따져보시고 선택하시면 될 듯합니다.
전 중고*라에서 새 제품을 저렴히 파시길래 구입하여 직접 설치하였습니다.


장착 방법

 1. 우선 보조석 시트를 최대한 뒤쪽으로 밀어줍니다.

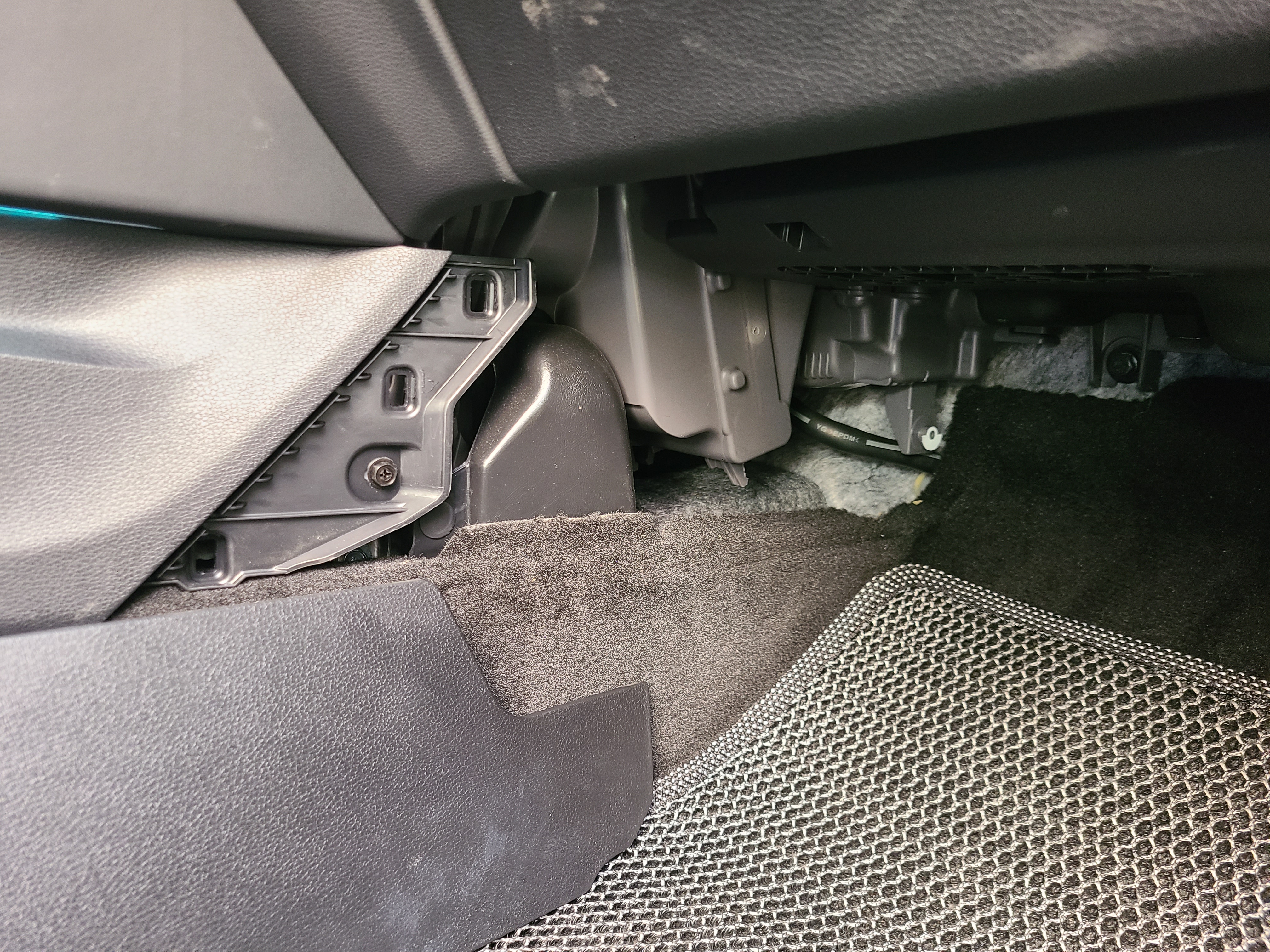

2. 보조석 콘손박스 아래 커버와 보조석 앞쪽 센터콘솔 커버를 제거해 줍니다.
   (  센터콘솔 커버는 하이브리드만 해당됩니다. 하이브리드는 ACC 전원선 하나를 더 연결해 줘야 하드라고요)

3. 준비된 제품입니다.

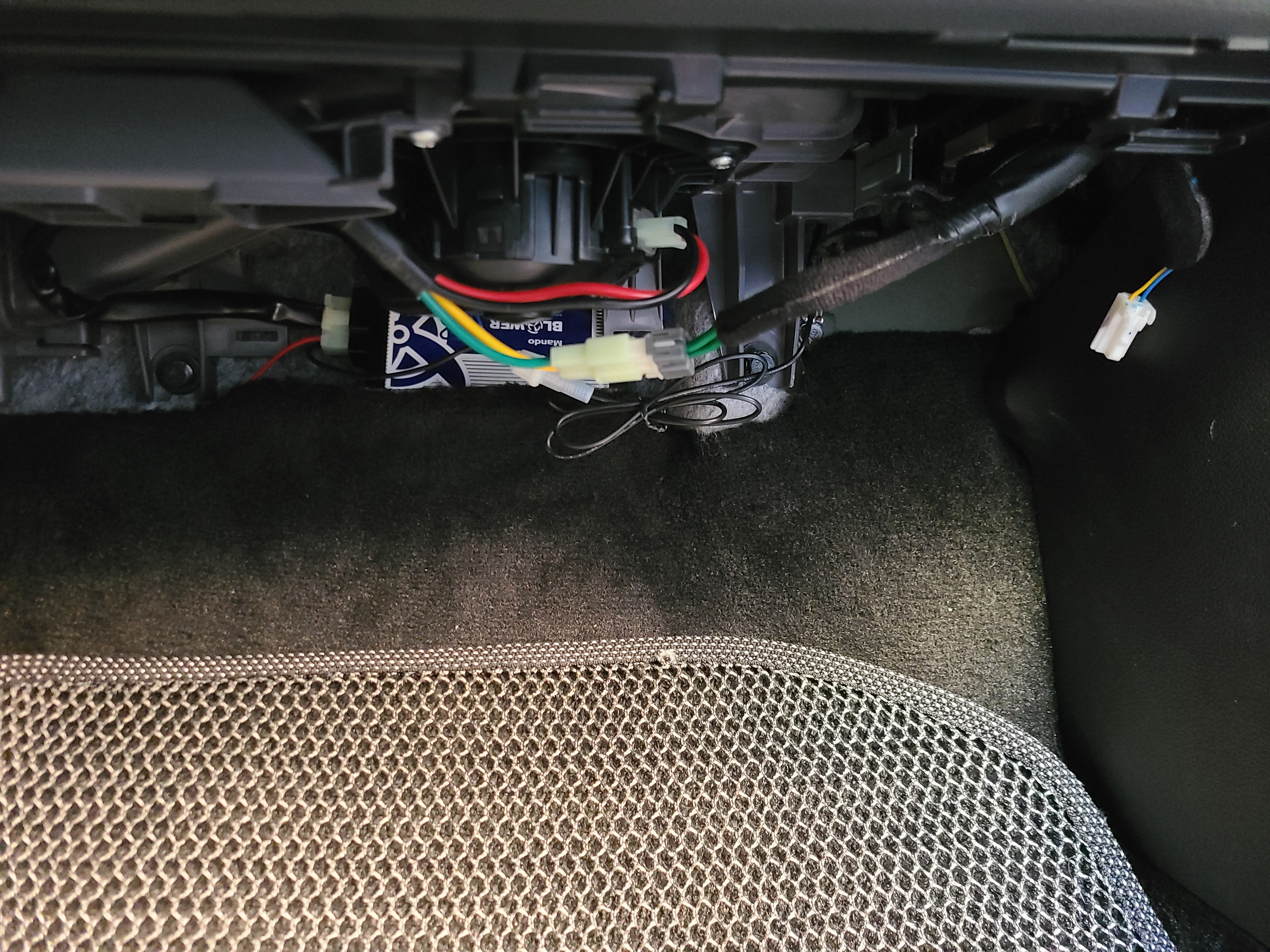

4. 준비된 제품의 커넥터를 블로워모터에 잭 바이 잭으로 연결하여 줍니다.
5. 그리고 접지선을 차체에 연결하여 줍니다.
 (일반차량은 여기까지 작업을 마치고 (11번) 제품 고정하고 커버를 닫아주면 작업 끝입니다.)

6. 하이브리드차량은 ACC 선을 퓨즈박스까지 빼 주어야 합니다.

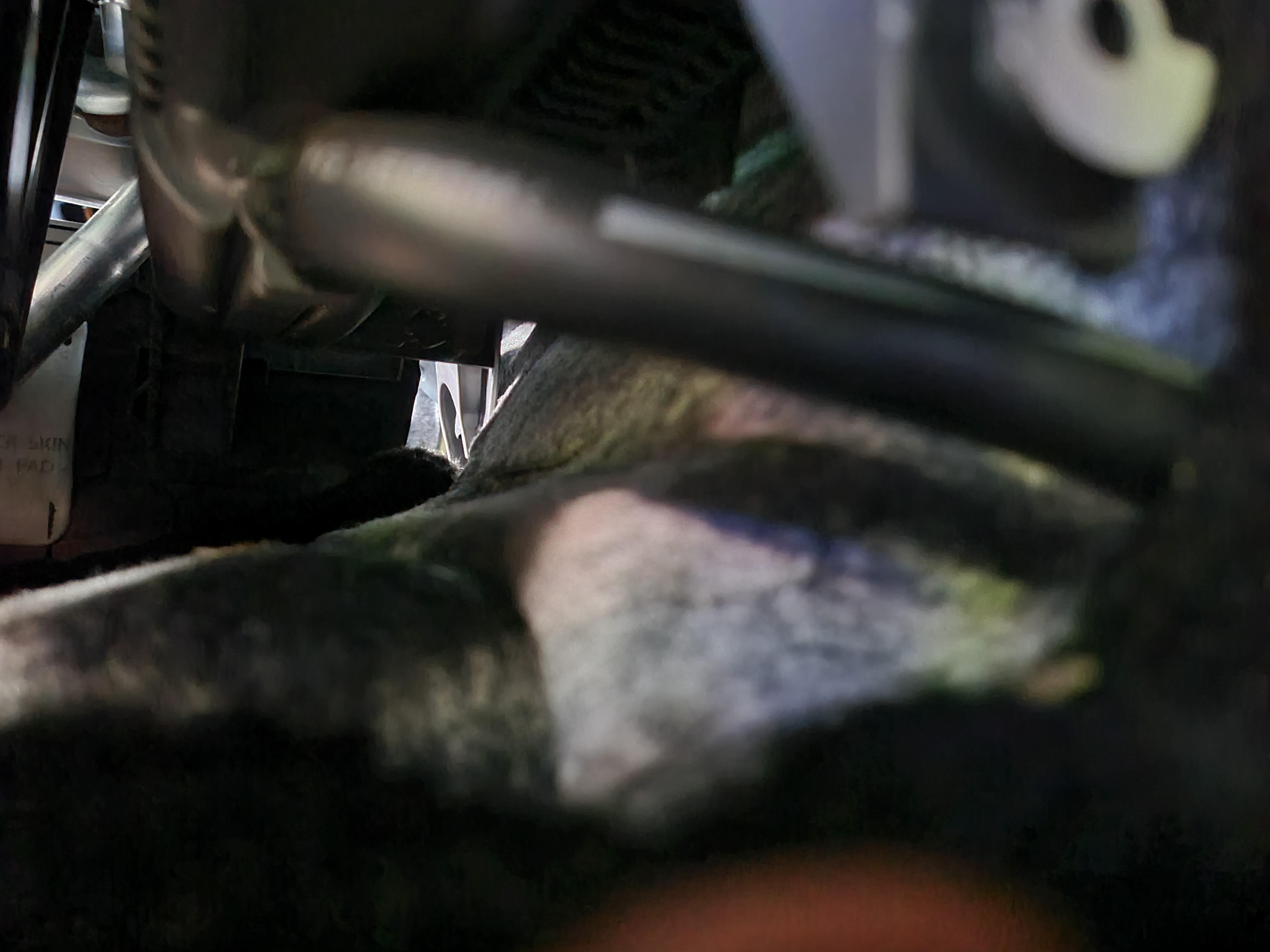

7. 센터콘솔 커버 제거한 곳을 보면 반대편에 빛이 들어오는 곳이 보일 겁니다.

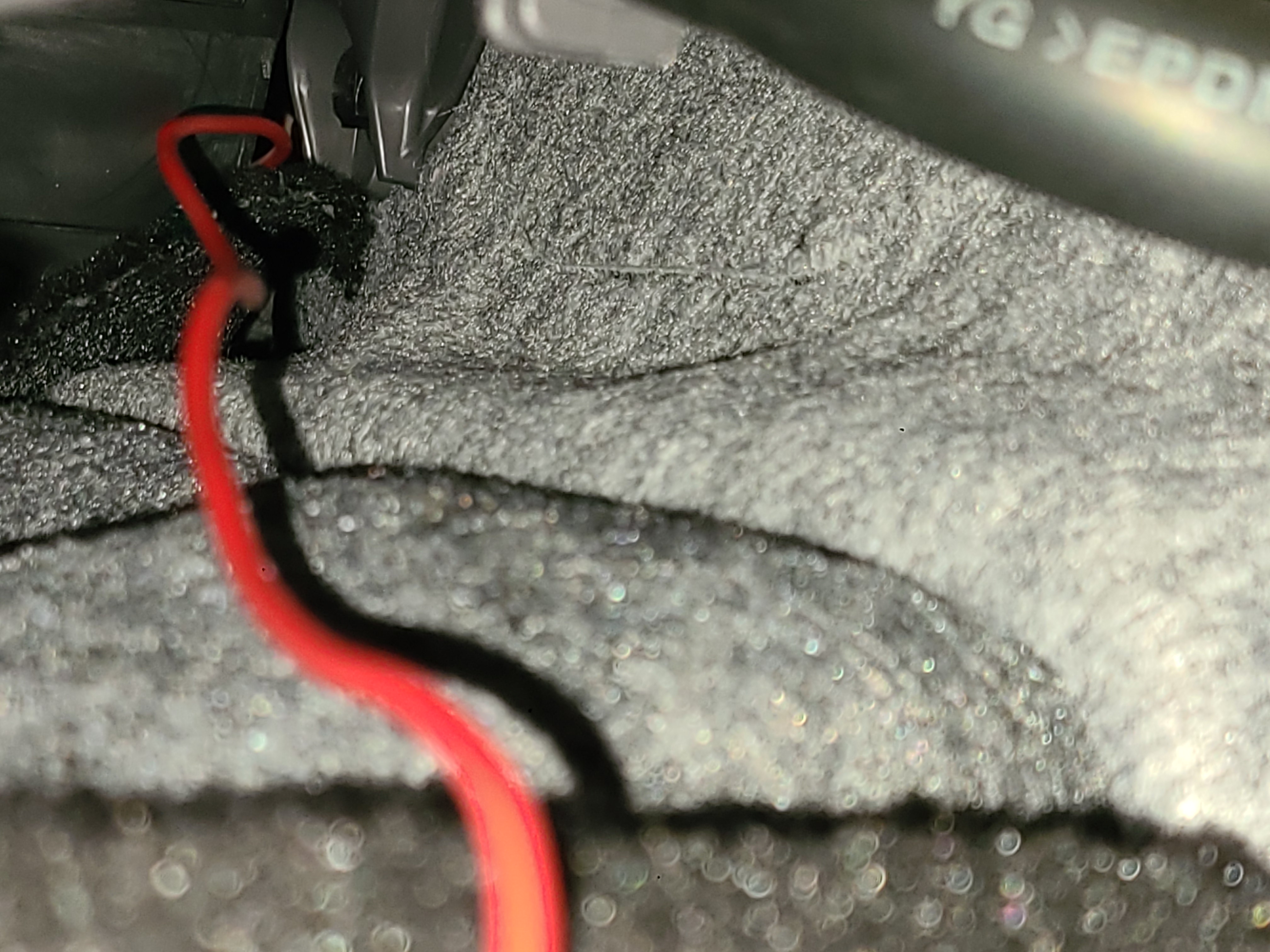

8. 그 공간으로 ACC 케이블을 통과시켜줍니다.

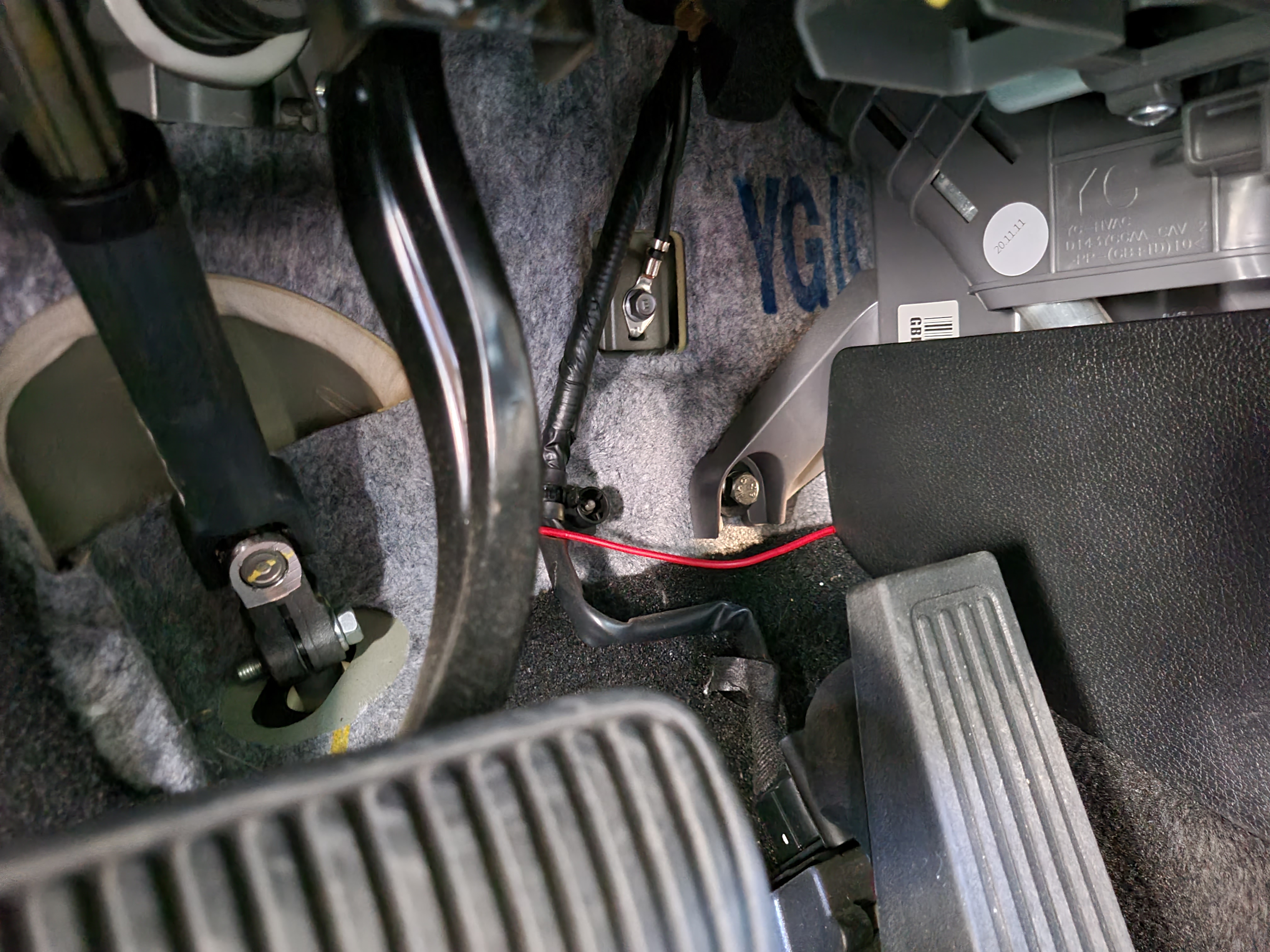

 9. 엑셀레이터와 브레이크 뒤쪽으로 해서 퓨즈박스까지 당겨줍니다.

10. 퓨즈박스까지 온 케이블을 ACC 전원에 연결하여 줍니다.

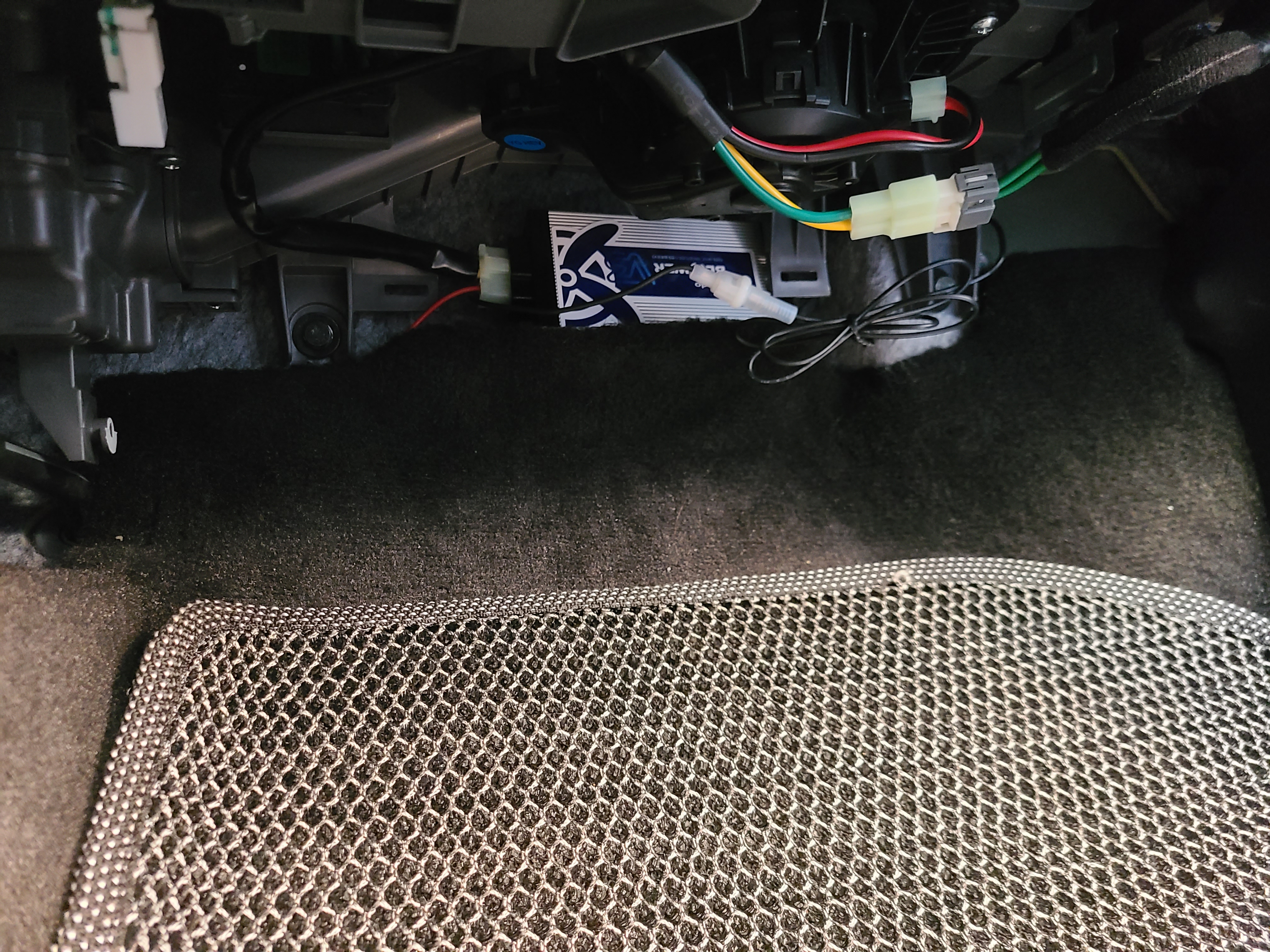

11. 제품을 적당한 위치에 고정한 후,

12. 탈거했던 커버를 닫아 줍니다.

13. 그런 다음 설명서에 나온 것과 같이 동작이 되는지 테스트를 해 봅니다. 한 번에 잘 동작하네요~!

일반차량은 커버 탈거하고 잭 빼고 꼽고 제품 위치 잡아 고정하고 커버 장착하는 수준이라 약간의 손재주만 있으시다면 직접 설치도 가능한정도 인 것 같습니다. 하이브리드차량은 ACC 배선 때문에 일반 차량보다는 조금 난도가 높다고 봐야겠네요.


제품 설치 매뉴얼

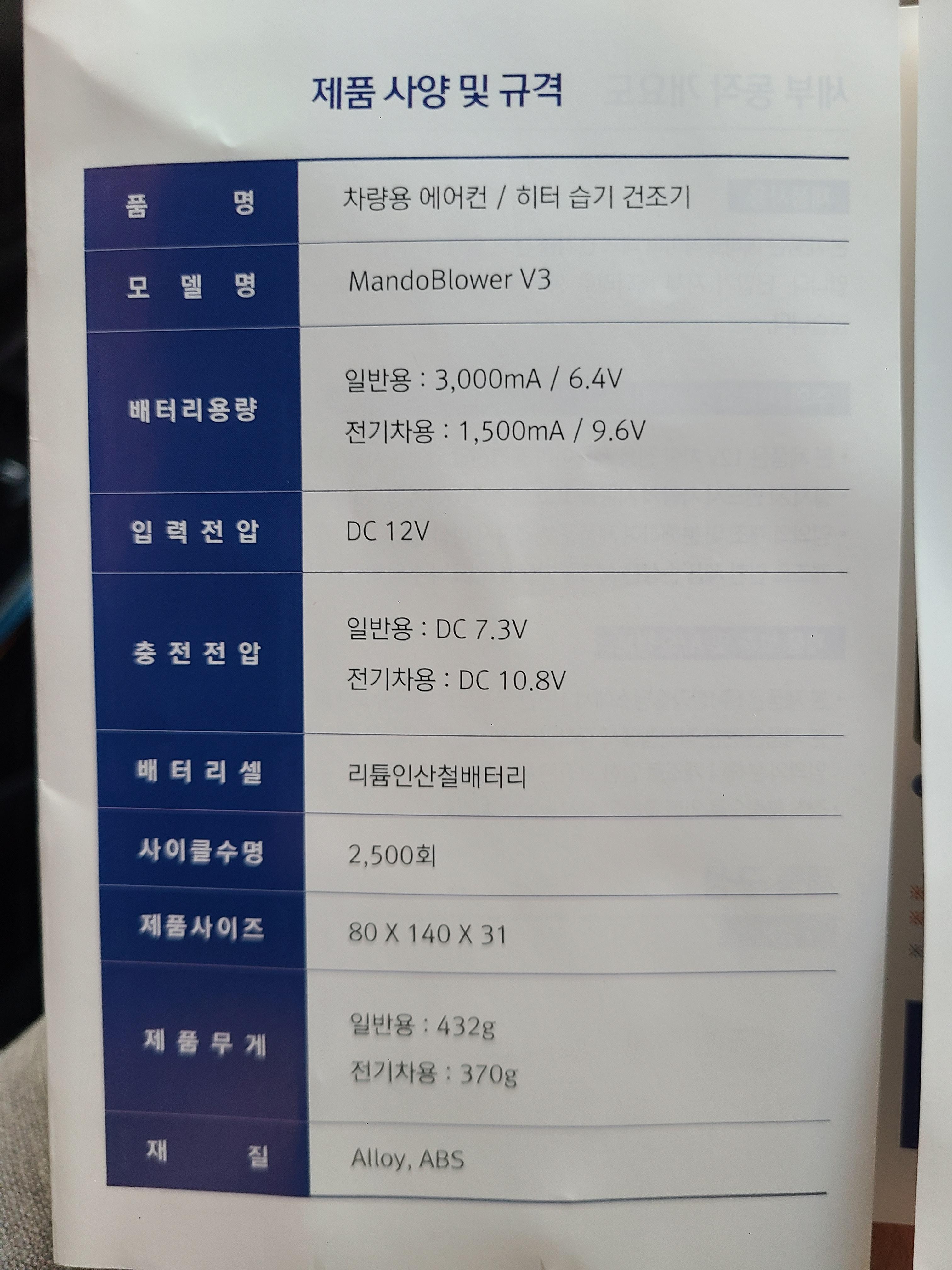

제품 사양 및 규격

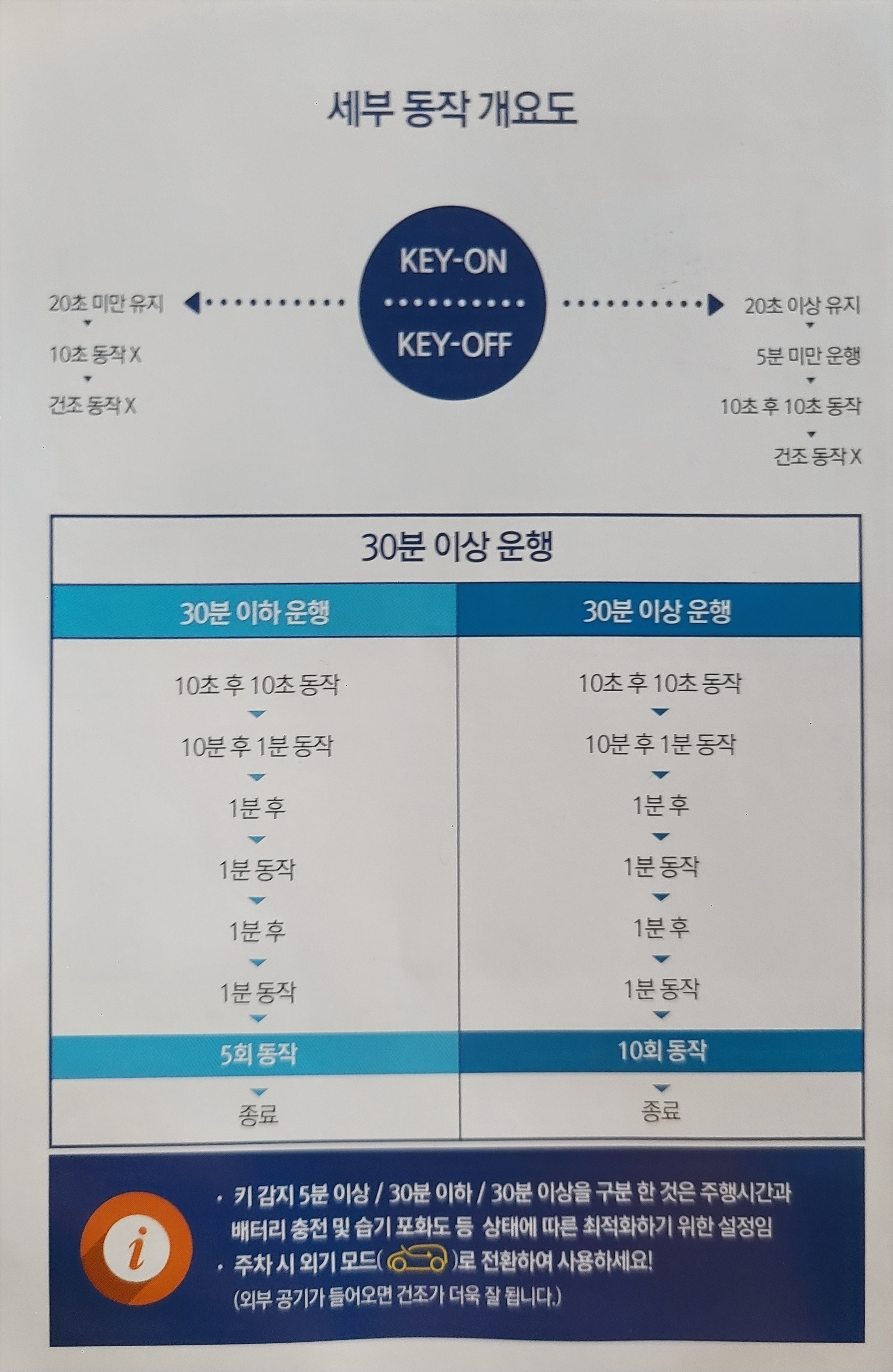

세부 동작 개요도


글로 이해가 어려우신 부분은 영상으로도 참조해 주세요~^^
https://youtu.be/YVSIjNv7iOI
